一、Mermaid技术全景解析
Mermaid是一种基于JavaScript的声明式图表生成工具，通过简洁的文本语法即可快速创建流程图、时序图、甘特图等专业图表。其核心价值在于将可视化内容代码化，实现版本可控、自动化生成、跨平台协作的现代化文档工作流。
1.1 技术架构
- 渲染引擎：基于Web的SVG/Vue渲染器
- 语法解析器：自定义DSL（领域特定语言）解析
- 集成接口：支持VS Code、Notion、Confluence等30+平台
1.2 发展历程
| 版本 |
年份 |
里程碑 |
| v1.0 |
2014 |
基础流程图支持 |
| v7.0 |
2019 |
引入状态图/类图 |
| v8.0 |
2021 |
实时协作编辑 |
| v9.0 |
2023 |
AI辅助图表生成 |
二、核心功能深度剖析
2.1 主要图表类型对比
| 图表类型 |
语法关键词 |
典型应用场景 |
| 流程图 |
graph TD |
业务流程/算法流程 |
| 时序图 |
sequenceDiagram |
系统交互/通信协议 |
| 甘特图 |
gantt |
项目计划/进度管理 |
| 类图 |
classDiagram |
软件架构设计 |
| 状态图 |
stateDiagram |
系统状态转换 |

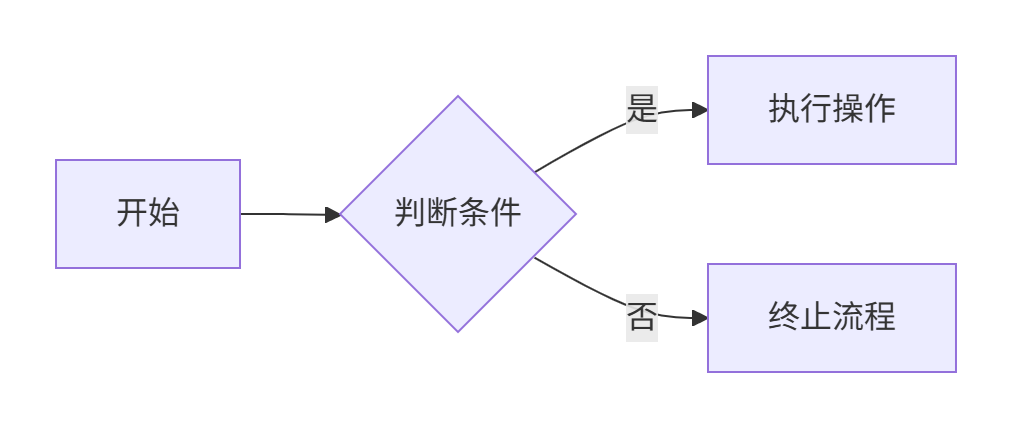

2.2 基础语法结构
1
2
3
4
| graph LR
A[开始] --> B{判断条件}
B -->|是| C[执行操作]
B -->|否| D[终止流程]
|
要素解析：
graph LR：定义方向（Left-to-Right）A[节点]：矩形节点B{菱形}：判断节点-->：单向连接线--|文本|-->：带标签的连接
三、典型应用场景实战

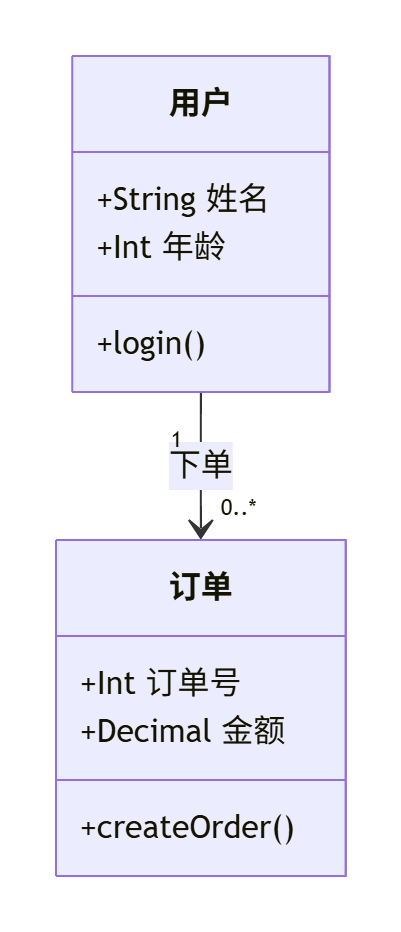

3.1 软件架构设计（类图示例）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| classDiagram
class 用户 {
+String 姓名
+Int 年龄
+login()
}
class 订单 {
+Int 订单号
+Decimal 金额
+createOrder()
}
用户 "1" --> "0..*" 订单 : 下单
|
优势体现：

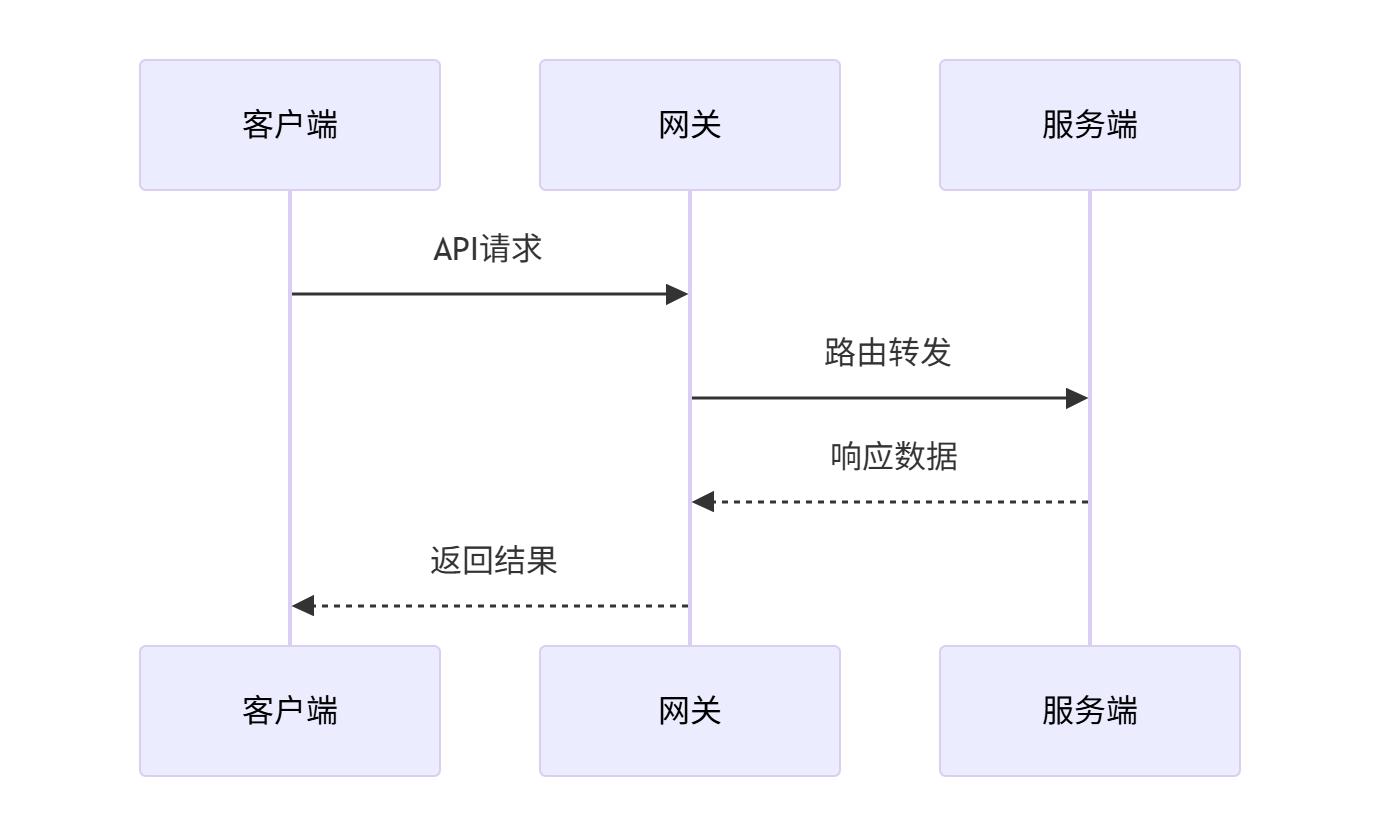

3.2 系统交互时序（时序图示例）
1
2
3
4
5
6
7
8
9
| sequenceDiagram
participant 客户端
participant 网关
participant 服务端
客户端->>网关: API请求
网关->>服务端: 路由转发
服务端-->>网关: 响应数据
网关-->>客户端: 返回结果
|
典型用途：
四、代码集成与自动化
4.1 VS Code集成方案
- 安装插件：Markdown Preview Mermaid Support
- 创建
.md文件：1
2
3
4
5
6
7
| # 系统架构文档
```mermaid
graph TD
A[前端] --> B[API网关]
B --> C[用户服务]
B --> D[订单服务]
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| 3. 实时预览：Ctrl+Shift+V
### 4.2 GitLab CI/CD集成
```yaml
stages:
- docs
generate_docs:
stage: docs
image: node:16
script:
- npm install @mermaid-js/mermaid-cli
- mmdc -i input.mmd -o output.svg
artifacts:
paths:
- output.svg
|
五、优缺点全景分析
5.1 核心优势
| 优势维度 |
具体表现 |
| 开发效率 |
文本修改即时生效，节省80%绘图时间 |
| 版本控制 |
Diff对比清晰可见，告别二进制文件冲突 |
| 跨平台性 |
支持Web/桌面/移动端全平台渲染 |
| 可访问性 |
屏幕阅读器友好，符合WCAG 2.1标准 |
5.2 现存局限性
| 挑战类型 |
具体问题 |
应对方案 |
| 复杂布局 |
多级嵌套图表易混乱 |
拆分模块化设计 |
| 样式定制 |
默认主题选项有限 |
CSS注入扩展 |
| 动态数据 |
静态语法限制 |
结合JavaScript动态生成 |
| 学习曲线 |
特殊符号语法需适应 |
使用在线编辑器练习 |
六、高级功能实战
6.1 动态图表生成（JavaScript API）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| const mermaid = require('mermaid');
mermaid.initialize({ startOnLoad: true });
const config = `
graph TD
A[数据采集] --> B[实时处理]
B --> C{异常检测}
C -->|是| D[告警通知]
C -->|否| E[数据存储]
`;
mermaid.render('dynamic-chart', config, (svgCode) => {
document.getElementById('chart-container').innerHTML = svgCode;
});
|
6.2 甘特图项目规划
1
2
3
4
5
6
7
8
9
10
| gantt
title 产品研发里程碑
dateFormat YYYY-MM-DD
section 核心开发
需求分析 :done, des1, 20XX-01-01, 7d
架构设计 :active, des2, 20XX-01-08, 5d
模块开发 : des3, 20XX-01-13, 14d
section 测试验证
单元测试 : test1, 20XX-01-27, 5d
集成测试 : test2, 20XX-01-31, 7d
|
七、未来发展趋势
7.1 技术演进路线
- AI增强：自然语言转图表（NLP2Mermaid）
- 三维可视化：支持立体架构图
- 实时协作：多人在线编辑冲突解决
- AR/VR集成：三维空间图表展示
7.2 行业应用展望
| 领域 |
应用场景 |
价值体现 |
| 教育 |
在线课程流程图 |
提升知识可视化 |
| 医疗 |
诊疗流程标准化 |
降低沟通成本 |
| 制造 |
生产线流程优化 |
减少停机时间 |
| 金融 |
风控决策树 |
增强合规审计 |
八、最佳实践指南
8.1 可维护性设计原则
- 模块化拆分：单个图表节点不超过15个
- 命名规范化：使用
模块_功能命名规则
- 版本注释：添加
%% 更新日期: 20XX-02-20 %%头注释
- 配色方案：定义企业级颜色变量

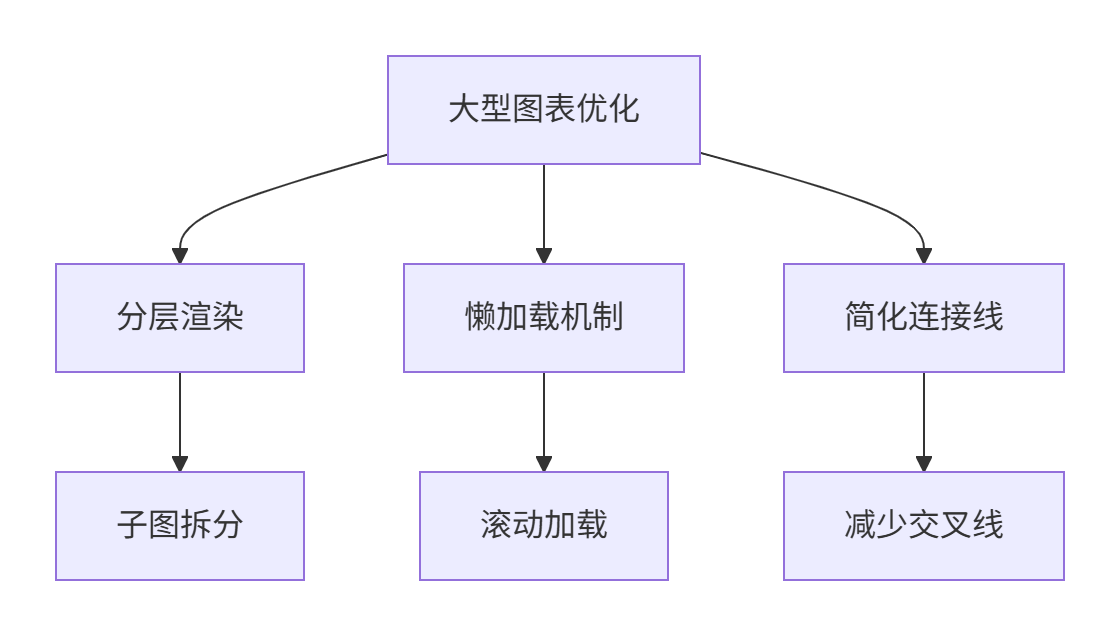

8.2 性能优化技巧
1
2
3
4
5
6
7
| graph TD
A[大型图表优化] --> B[分层渲染]
A --> C[懒加载机制]
A --> D[简化连接线]
B --> E[子图拆分]
C --> F[滚动加载]
D --> G[减少交叉线]
|
Mermaid正在重新定义技术文档的创作方式，其代码即文档的理念完美契合DevOps时代的协作需求。通过本文的深度解析，开发者可以掌握从基础绘图到高级集成的全栈技能，在API文档、架构设计、项目管理等领域实现效率革命。随着AI技术的融合，Mermaid未来有望成为智能文档生态的核心组件，进一步降低技术传播的认知门槛。建议团队立即尝试在Confluence/Wiki中部署Mermaid，体验可视化文档的便捷与高效。
